等級(jí)名稱說明

 < 示例 >

TZ

3Y

S

20A

B

E

I

II

III

IV

V

I:

"3Y"表示氧化釔的mol%，Y2O3含量為3mol%

II:

"S" 特指易成形型

III:

"20A"表示氧化鋁含量為20wt%（僅用于ATZ等級(jí)）

IV:

"B" 是指穩(wěn)定劑含量為3% , "BC" 是指穩(wěn)定劑含量為5%

V:

"E" 特指易燒結(jié)型

 基本等級(jí)

 TZ-3Y-E, TZ-3YB-E

 氧化鋯粉末產(chǎn)品中含有3mol%的氧化釔。經(jīng)過較低溫度（1300oC）的燒結(jié)處理之后，TZ-3Y-E顯示出優(yōu)異的燒結(jié)性和較高的抗老化性。其燒結(jié)體具有良好的晶粒結(jié)構(gòu)，可大大提高強(qiáng)度、韌性以及耐磨性和抗老化性。產(chǎn)品用途廣泛，可廣泛應(yīng)用于工業(yè)用品和日常消費(fèi)品。

粉末特征

TZ-3Y-E, TZ-3YB-E

Y2O3 (mol%)

3

實(shí)際粒徑 (μm)

0.04 (40nm)

Y2O3 (wt%)

5.2 ± 0.5

HfO2 (wt%)

< 5.0

Al2O3 (wt%)

0.1 ~ 0.4

SiO2 (wt%)

≦ 0.02

Fe2O3 (wt%)

≦ 0.01

Na2O (wt%)

≦ 0.04

顏料 (wt%)

-

比表面積 (m2/g)

16 ± 3

 S等級(jí)

 TZ-3YS-E, TZ-3YSB-E, TZ-3YSB-C

 S等級(jí)具有較小的比表面積，在射出成型、流延成型等生產(chǎn)過程中流動(dòng)順暢。因此它非常適合壓力成型或 CIP成型等大型部件的生產(chǎn)。

粉末特征

TZ-3YS-E, TZ-3YSB-E, TZ-3YSB-C

Y2O3 (mol%)

實(shí)際粒徑 (μm)

0.09 (90nm)

Y2O3 (wt%)

5.2 ± 0.5

HfO2 (wt%)

< 5.

Al2O3 (wt%)

≦ 0.1 ~ 0.4

SiO2 (wt%)

≦ 0.02

Fe2O3 (wt%)

≦ 0.01

Na2O (wt%)

≦ 0.06

顏料 (wt%)

-

比表面積 (m2/g)

7 ± 2

 高透明等級(jí)

 Zpex? & Zpex? Smile

 Zpex能夠修復(fù)牙齒外觀，真實(shí)自然。

 具有高透射率和出色的抗老化性。

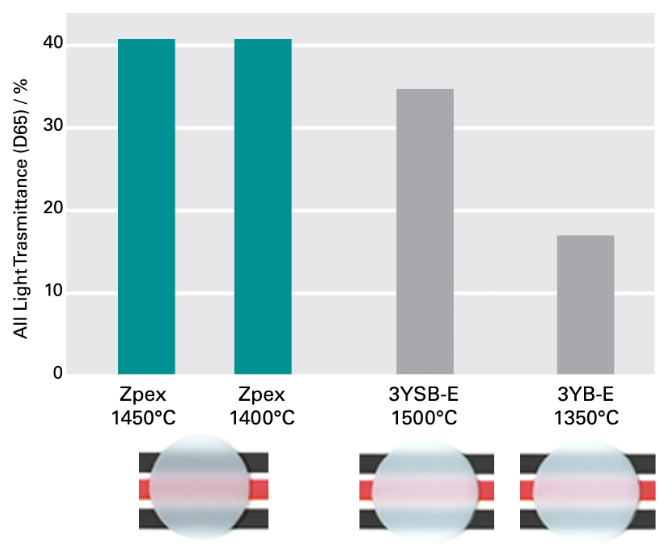

 半透明性

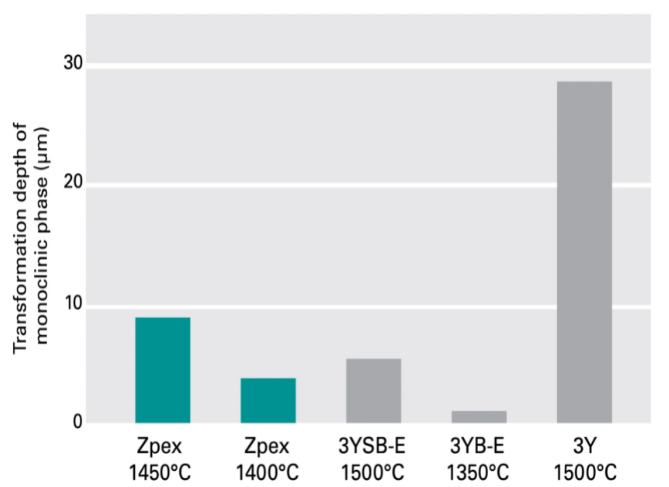

 抗老化性 (140oC水 x 25 hr)

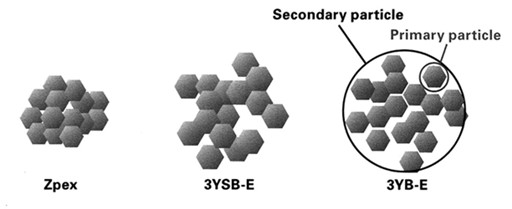

 高透射率是通過改變粒子聚集方式實(shí)現(xiàn)

 Zpex (左) and TZ-3YSB-E. (右)

粉末特征

Zpex

Y2O3 (mol%)

3

實(shí)際粒徑 (μm)

0.04 (40nm)

Y2O3 (wt%)

5.35 ± 0.2

HfO2 (wt%)

< 5.0

Al2O3 (wt%)

≦ 0.1

SiO2 (wt%)

≦ 0.02

Fe2O3 (wt%)

≦ 0.01

Na2O (wt%)

≦ 0.04

顏料(wt%)

-

比表面積 (m2/g)

13 ± 3

燒結(jié)體特征

密度(g/cm3)

6.08

抗彎強(qiáng)度 R.T. (MPa)*1

1,100

硬度(Hv 10)*2

1,250

 *1: JIS R1601 (3點(diǎn)彎曲試驗(yàn))

 *2: JIS R1610 (載荷: 98.07N)

 *以上數(shù)據(jù)為測(cè)定值，并非保證值

 高穩(wěn)定等級(jí)

 高穩(wěn)定性氧化鋯粉末產(chǎn)品強(qiáng)度大韌性高，可用于燃料電池的生產(chǎn)。

 它具有良好的燒結(jié)性，可形成晶粒均勻并具有優(yōu)異電學(xué)性能的燒結(jié)體。

粉末特征

TZ-8Y

TZ-8YS

Y2O3 (mol%)

8

10

比表面積 (m2/g)

16±3

7±2

穩(wěn)定劑 (Approx. wt%)

-

外觀

顆粒

顆粒

燒結(jié)體特征

TZ-8Y

TZ-8YS

密度 (g/cm3)

5.9

5.80

抗彎強(qiáng)度 R.T. (MPa)*1

300

200

硬度 (Hv 10)*2

1,250

800oC時(shí)的電阻 (Ω·cm)  *3

19.8

20.3

800oC時(shí)的電導(dǎo)率 logσ(S/cm) at *3

-1.30

-1.31

 *1: JIS R1601 (3點(diǎn)彎曲試驗(yàn))

 *2: JIS R1610 (載荷: 98.07N)

 *3 : 直流4端法

 *以上數(shù)據(jù)為測(cè)定值，并非保證值

 ATZ等級(jí)

 ATZ 即 "A"等級(jí)

 A等級(jí)含有3 mol% 氧化釔和 20 wt% 氧化鋁，該產(chǎn)品經(jīng)過熱等靜壓后具有極高的機(jī)械強(qiáng)度，非常適合生產(chǎn)高強(qiáng)度、高耐水性用途的工業(yè)用零部件。

粉末特征

TZ-3Y20A

TZ-3Y20AB

TZ-3YS20A

TZ-3YS20AB

Y2O3 (mol%)

3

比表面積 (m2/g)

15±3

7±2

穩(wěn)定劑 (Approx. wt%)

-

3

-

3

外觀

顆粒

顆粒

燒結(jié)體特征

TZ-3Y20A

TZ-3Y20AB

TZ-3YS20A

TZ-3YS20AB

密度 (g/cm3)

5.5

抗彎強(qiáng)度 R.T. (MPa)*1

2,000

硬度 (Hv 10)*2

1,400

 *1: JIS R1601 (3點(diǎn)彎曲試驗(yàn))

 *2 : JIS R1610 (載荷: 98.07N)

 *以上數(shù)據(jù)為測(cè)定值，并非保證值
